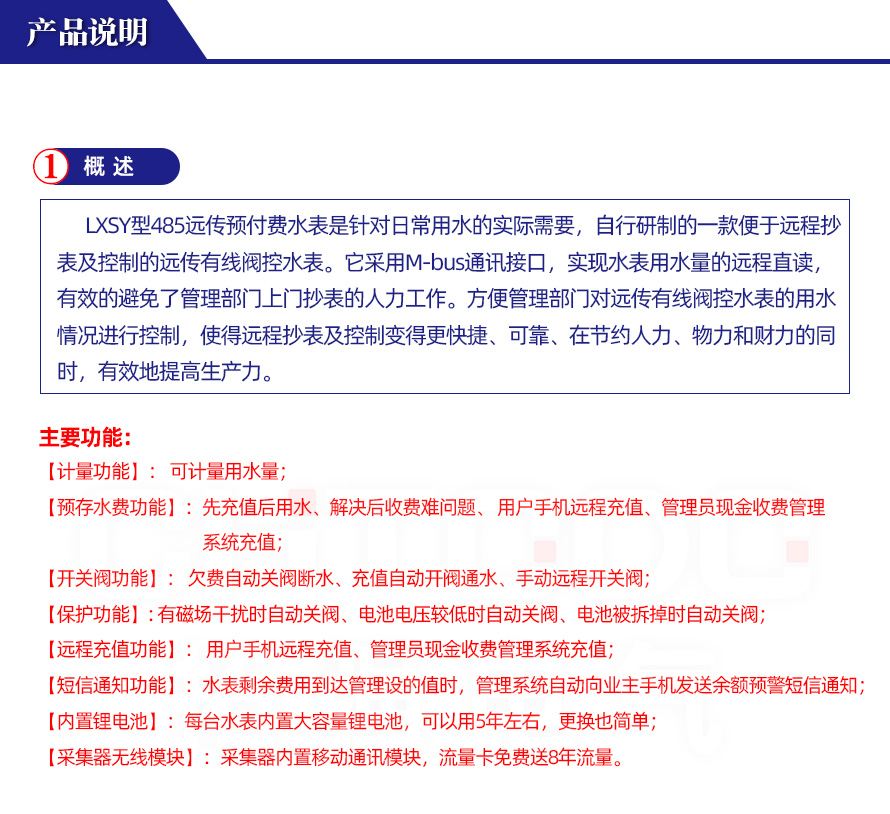

1、概括

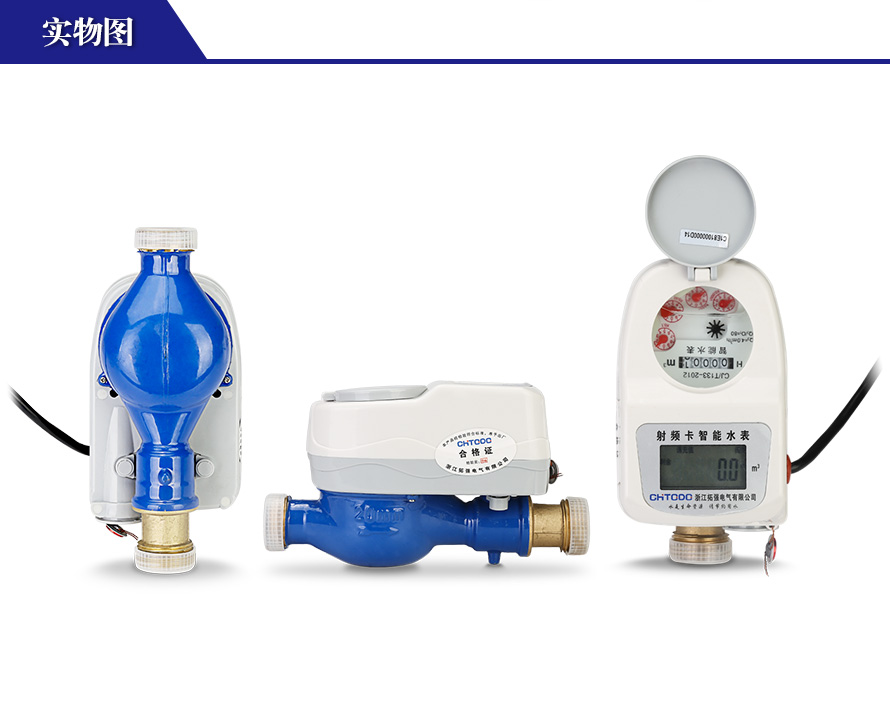

拓强电气有限公司生产的远传有线阀控水表是针对日常用水的实际需要，自行研制的一款便于远程抄表及控制的远传有线阀控水表。它采用M-bus通讯接口，实现水表用水量的远程直读，有效的避免了管理部门上门超表。方便管理部门对远传有线阀控水表的用水情况进行控制，使得远程抄表及控制变得更快捷、可靠、在节约人力、物力和财力的同时，有效地提高生产力。

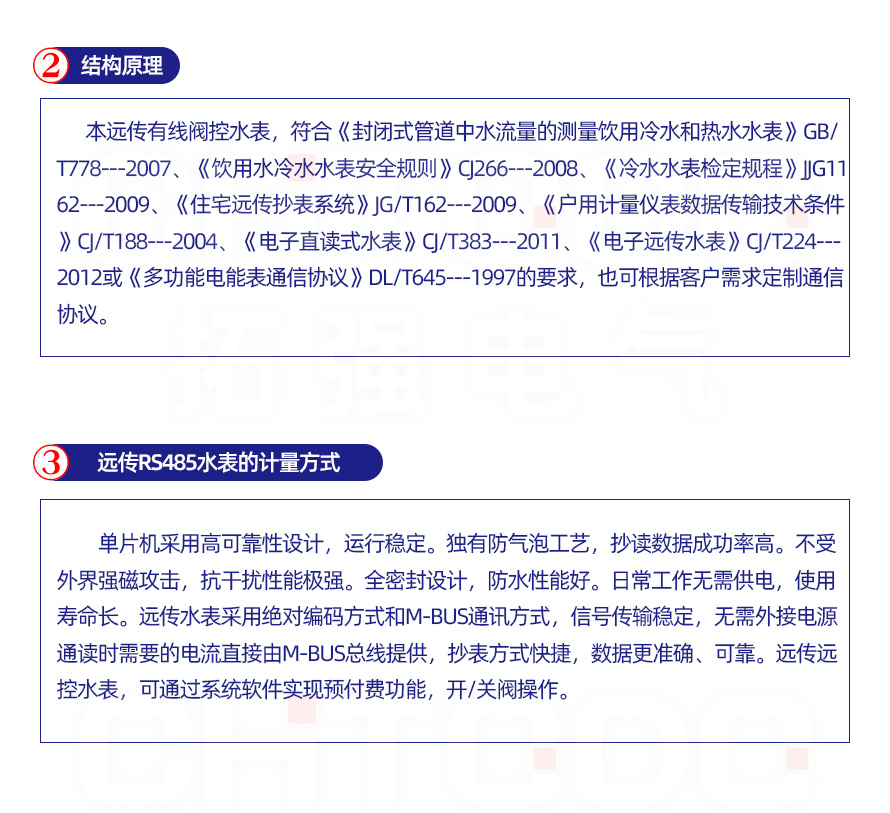

本远传有线阀控水表，符合《封闭式管道中水流量的测量 饮用冷水和热水水表》GB/T778---2007、《饮用水冷水水表安全规则》CJ266---2008、《冷水水表检定规程》JJG1162---2009、《住宅远传抄表系统》JG/T162---2009、《户用计量仪表数据传输技术条件》CJ/T188---2004、《电子直读式水表》CJ/T383---2011、《电子远传水表》CJ/T224---2012或《多功能电能表通信协议》DL/T645---1997的要求，也可根据客户需求定制通信协议。
2、产品特点
-单片机采用高可靠性设计，运行稳定。
-独有防气泡工艺，抄读数据成功率高。
-不受外界强磁攻击，抗干扰性能极强。
-全密封设计，防水性能好。
-日常工作无需供电，使用寿命长。
-远传水表采用绝对编码方式和M-BUS通讯方式，信号传输稳定，无需外接电源通读时需要的电流直接由M-BUS总线提供，抄表方式快捷，数据更准确、可靠。

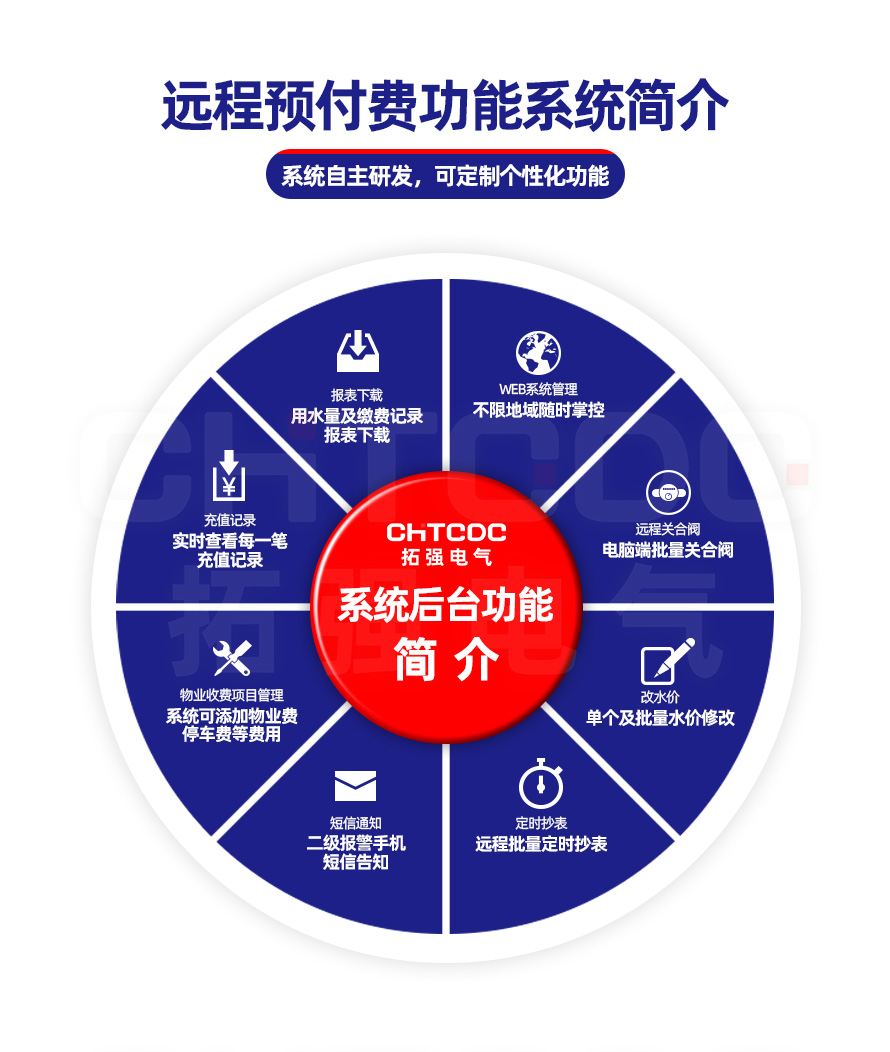

-远传远控水表，可通过系统软件实现预付费功能，开/关阀操作。
3、产品主要功能
3.1计量功能
水表可计量单向、非脉冲水流。
3.2集抄管理系统功能
可使用PC机通过RS232通讯的方式对水表进行表号设置、读写用量等功能，波特率2400bps。
3.3防破坏自我保护功能
当水表遇见磁干扰时，水表自动关阀，同时，水表记录磁干扰信息，磁干扰消失时，阀门自动打开，更新磁干扰信息。
3.4电池欠压提醒功能
水表支持两级底电压报警，一级电压时提醒用户联系管理部门更换电池，可继续使用三天，三天后阀门锁死。表内数据实时储存，更换电池不会损坏表内数据。
3.5用水量显示
不改变机械计量显示部分，电子与机械部分误差率读数小于万分之一。电子部分不妨碍机械装置读数，同时不影响水表的检定。
3.6利用GSM网络，覆盖范围广
使用移动网络，在无线GSM/GPRS网络的覆盖范围之内，GPRS信号较差的地方，有移动的信号增大设备，能解决信号差的问题，都可以实现监控。
安装方便，与普通基表安装方式一样，不改变现有水表安装习惯。
3.7自由定义数据传输次数和时间
抄表不需入户，实现远程抄表可以自定义上传数据时间，每月几次，每次在什么时候都可以自由定义。工作周期可设定，支持按间隔时、天、月、ID尾号错开主动上报表具信息。
3.8水表时钟要求，主板时钟自动校对，保持与服务器同步。
3.9自带止回阀功能，有效防止因水压不稳、气囊等原因而引起的水表自转问题

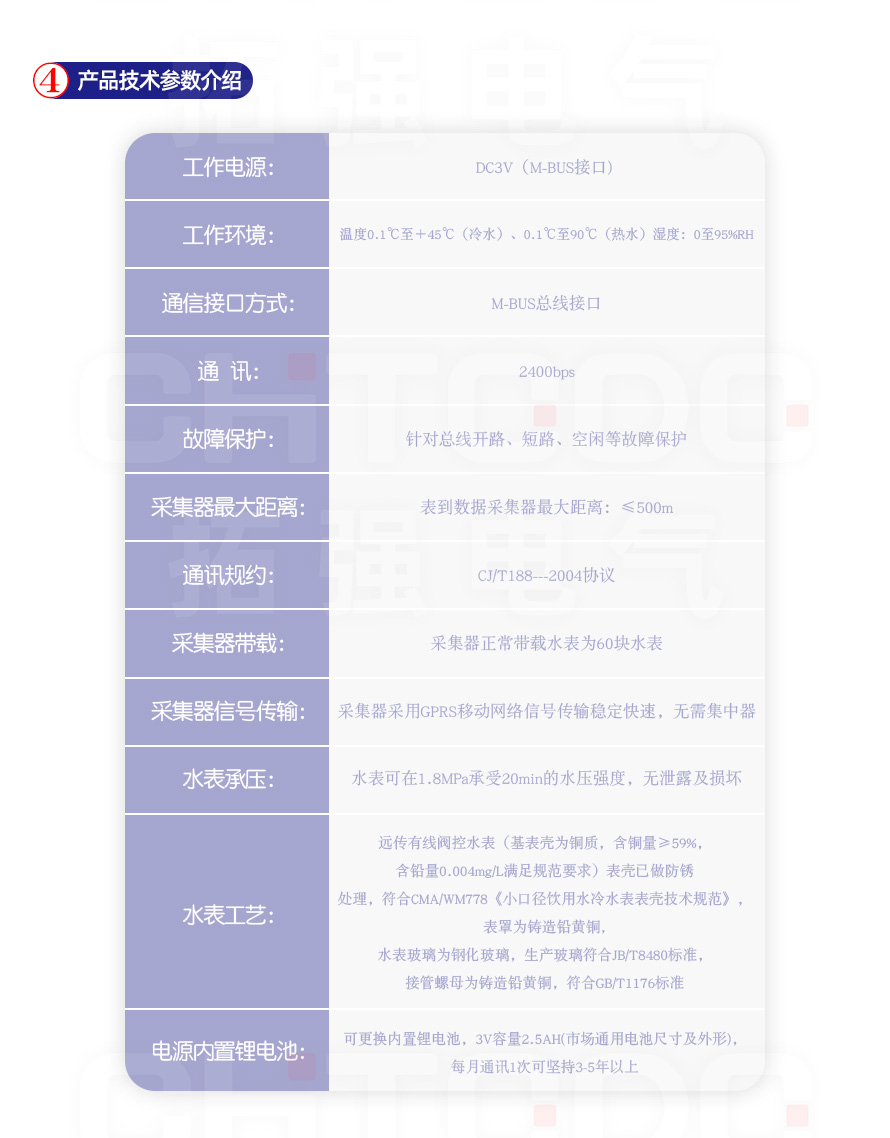

4、产品技术指标
4.1电气参数
4.1.1工作电源DC36V（MBUS接口)
4.1.2工作环境：温度0.1℃至＋45℃（冷水）、0.1℃至90℃（热水）湿度：0至95%RH
4.1.3与上位机通信接口方式：MBUS总线接口
4.1.4通讯2400bps
4.1.5针对总线开路、短路、空闲等故障保护
4.1.6表到数据采集器最大距离：≤500m
4.1.7通讯规约：CJ/T188---2004协议

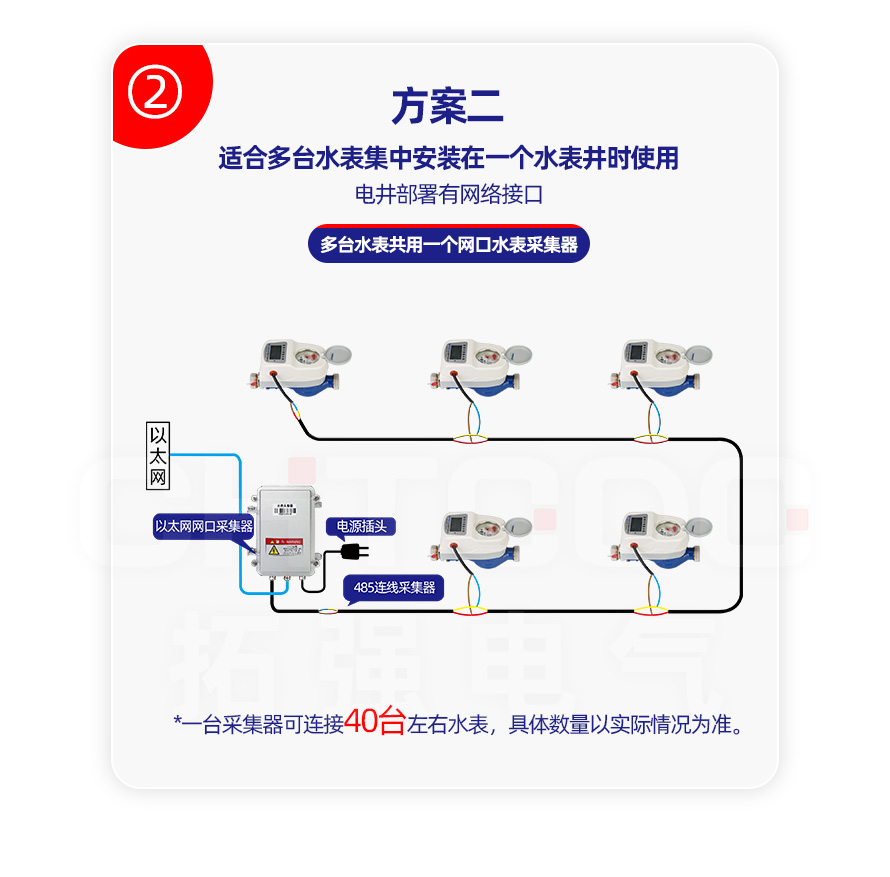

4.1.8采集器正常带载水表为256块水表

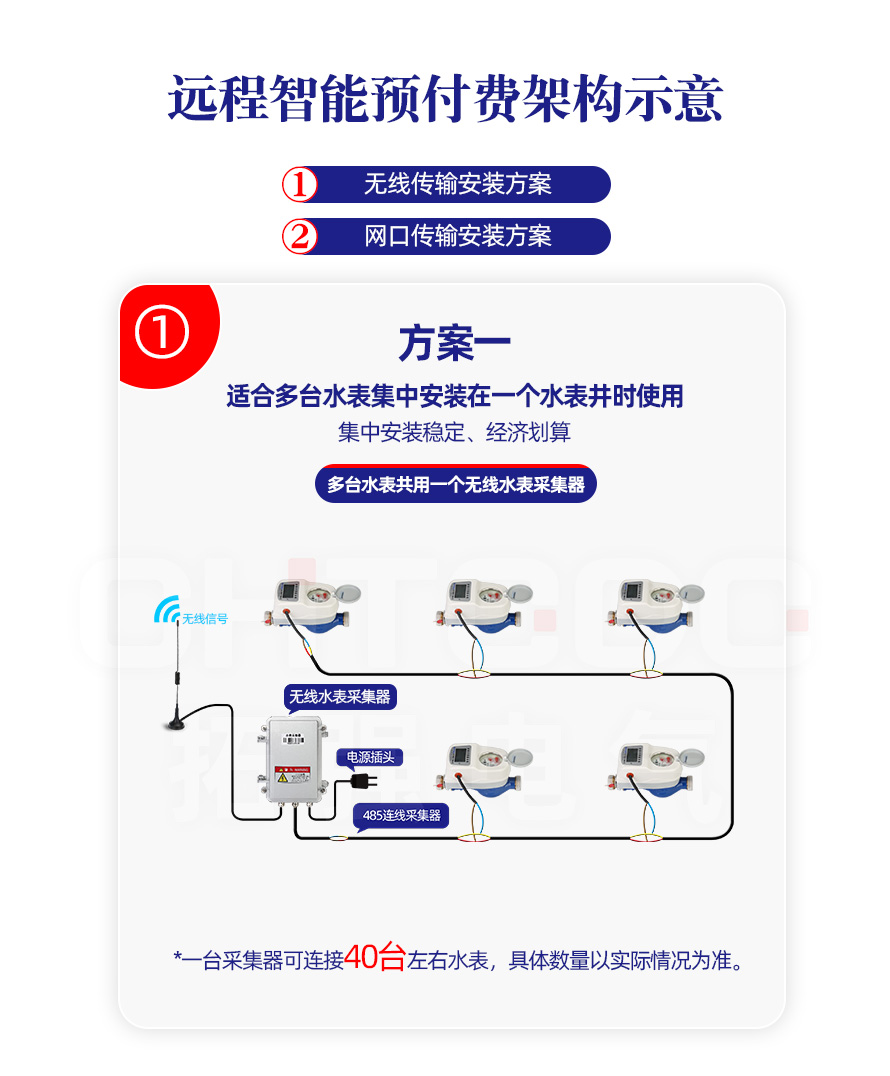

4.1.9采集器采用GPRS移动网络信号传输稳定快速，无需集中器。
4.1.10水表可在1.8MPa承受20min的水压强度，无泄露及损坏
4.1.10.1远传有线阀控水表（基表壳为铜质，含铜量≥59%，含铅量0.004mg/L满足规范要求）表壳已做防锈处理，符合CMA/WM778《小口径饮用水冷水表表壳技术规范》，表罩为铸造铅黄铜,水表玻璃为钢化玻璃，生产玻璃符合JB/T8480标准，接管螺母为铸造铅黄铜，符合GB/T1176标准
4.1.11电源
采用可更换内置锂电池，3.6V容量6AH为市场通用用电池尺寸及外形，每天通讯1次可坚持6年以上

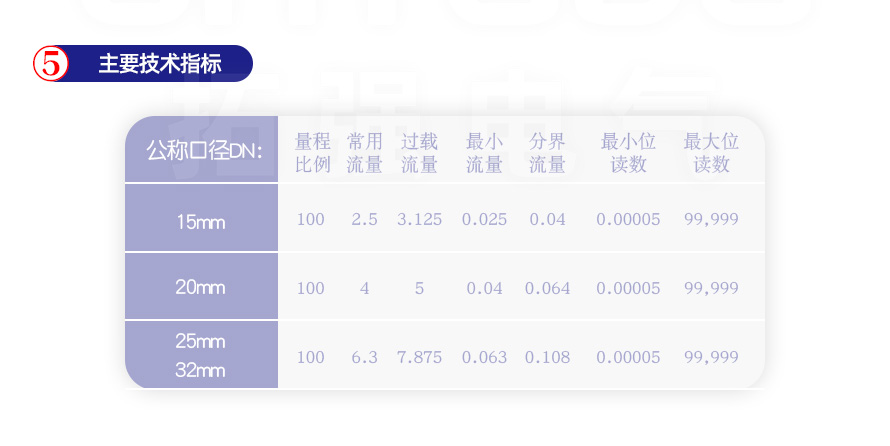

4.2主要技术指标
公称口径
计量等级
过载流量
Q4
常用流量
Q3
分界流量
Q2
最小流量
Q1
最大读数
DN(mm)
m³/h
M³
15
2级
3.0
2.5
0.05
0.03
99999.9
20
5.0
4.0
0.08
25
8.0
6.3
0.13

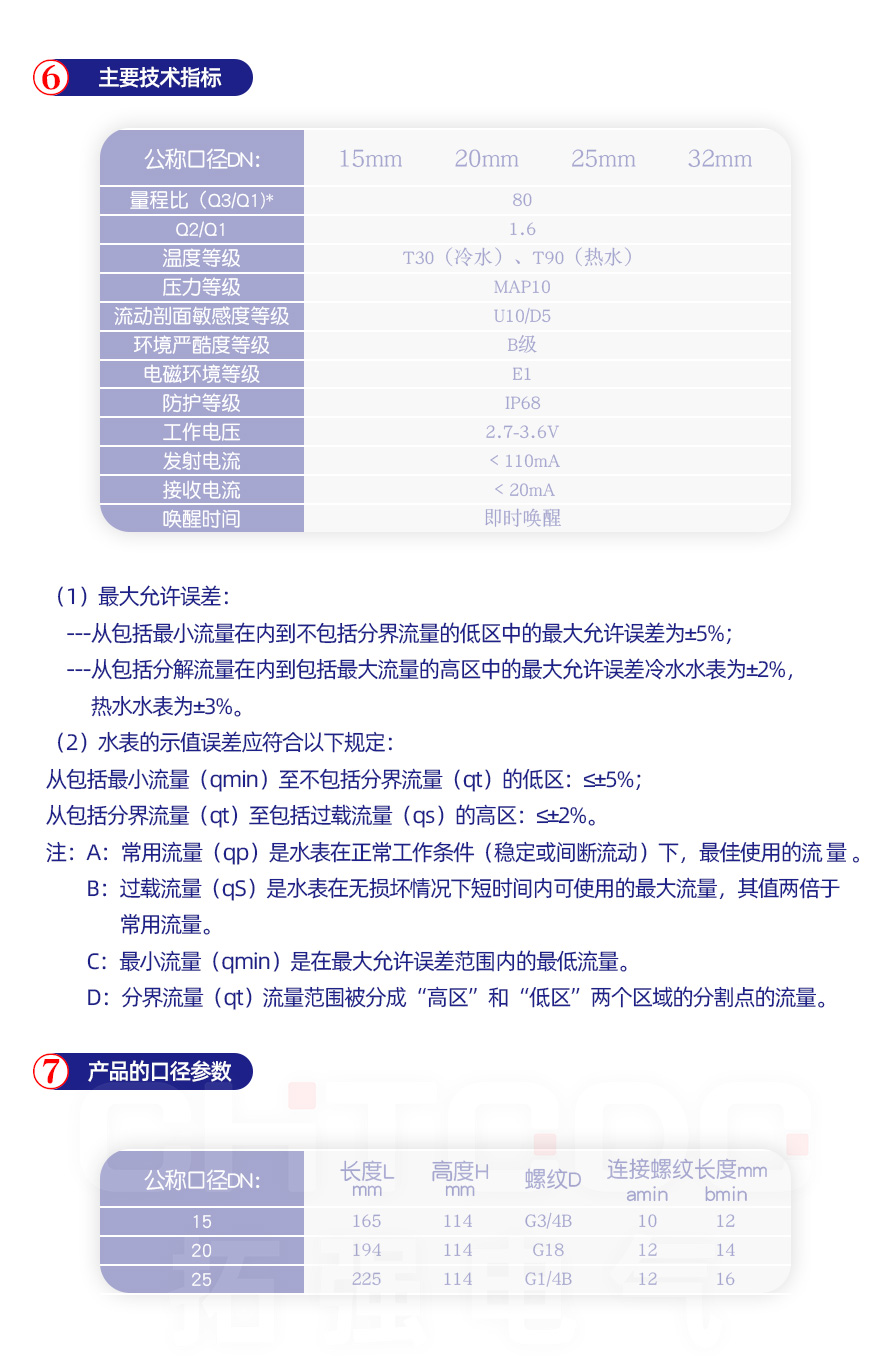

最大允许误差：
---从包括最小流量在内到不包括分界流量的低区中的最大允许误差为±5%
---从包括分解流量在内到包括最大流量的高区中的最大允许误差冷水水表为±2%，热水水表为±3%。

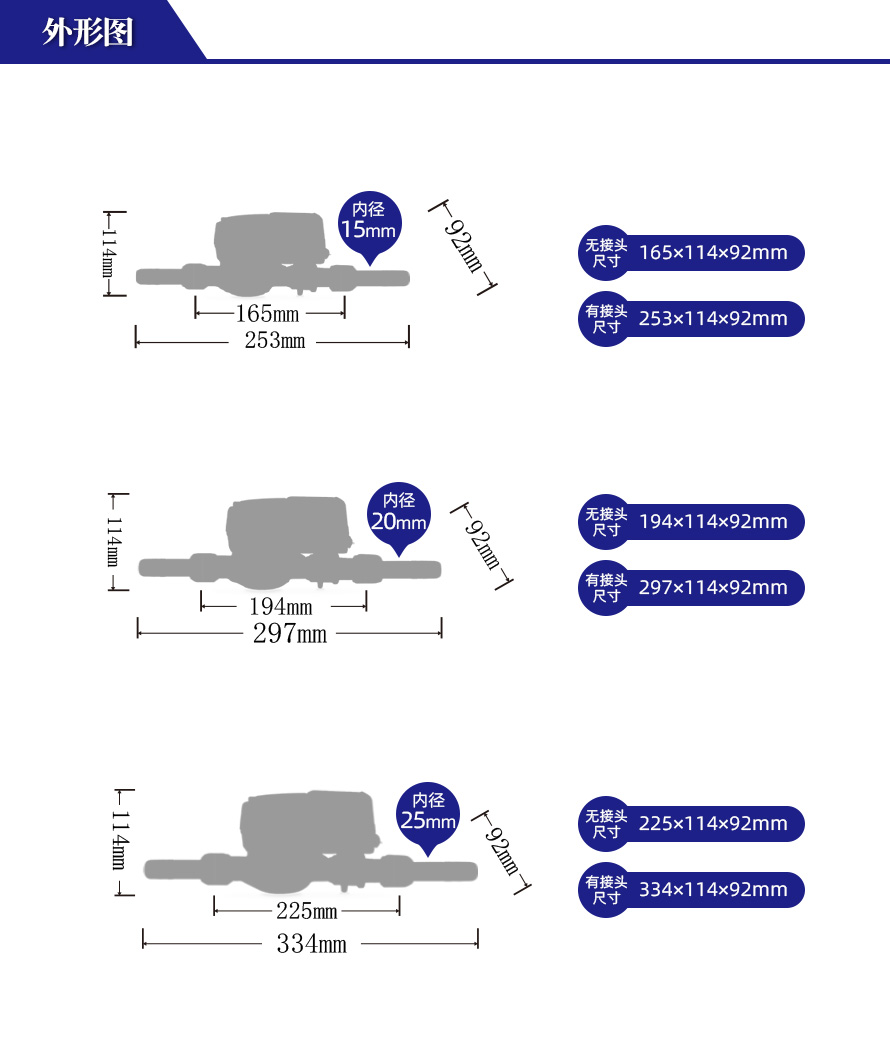

4.3主要尺寸参数
DN（mm）
长度
L(mm)
宽度
高度
L（mm）
螺纹
D
连接螺纹长度
(mm)
Amin
Bmin
165
85
110
G¾B
10
12
195
G1B
14
225
G¼B
16
