2 主要功能与特点
·总电量计度器指示或LCD显示。
·有功正向电能计量；反向电能正向计量。
·A相、B相、C相失压检测指示。
·有功反向电能检测指示。
·一路无源脉冲输出。
注：根据用户要求LCD显示可加装485通讯接口。
3 主要技术指标
·基本误差:（平衡负载时）
负载电流
功率因数
基本误差%
1.0级
2.0级
0.05Ib
1.0
±1.5
±2.5
0.1Ib—Imax
±1.0
±2.0
0.1 Ib
0.5感性
0.2Ib—Imax
0.5容性
·型号规格
型号
DTS6607三相四线
DSS6607三相三线
标定电流
额定
频率
电压
3×220V/380V
3×380V
1.5（6）A、5（20）A
10（40）A、20（80）A、30（100）A
50Hz
3×57.7V/100V
3×100V
1.5（6）A、3（6）A
·起动电流：1.0级0.4% Ib标定电流、2.0级0.5% Ib标
定电流。
·潜动：有防潜动逻辑设计。
·电压线路功耗：≤2W/10VA。
·工作电压范围：0.8Un~1.2Un
·工作温度：-10°C ~ 45°C
·极限温度：-20°C ~ 55°C
·年平均湿度≤75%。
·重量：约1.2Kg
·外形尺寸：230mm×145mm×70mm
4 安装与使用
电能表安装在室内或室外电表箱内，安装底座应固定在坚固耐火的墙上，空气中无腐蚀性气体，具体安装尺寸图见附录图一（建议安装高度为1.8m）；安装过程中如果本机受到剧烈撞击或高空跌落外壳有明显损毁时，请不要安装、加电，并尽快与供应商联系。
电能表应按照接线图进行接线，最好用铜线或铜接线头接入。
5 包装及运输存储
该表的运输和拆封不应受到剧烈冲击，保存的地方环境温度为0℃-60℃，相对湿度不超过85%，且在空气中不应含有引起腐蚀的气体。
电能表在仓库内保存，在原包装条件下，叠放高度不应超过五层，内包装拆封的电能表不宜贮存。

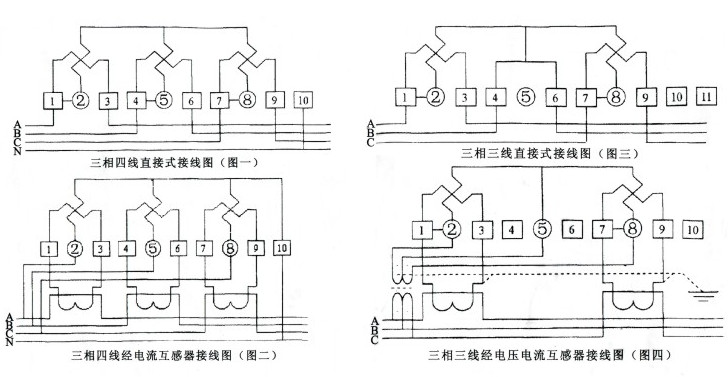

6 接线图
