一、概述
DDSY6607型电子式单相预付费电能表，采用先进的专用集成电路设计，全自动表面贴装（SMT）生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能IC卡技术实现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。
主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率（由供电部门限定）；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据，能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。
产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电能表》的全部技术要求。
二、工作原理
1、工作原理图
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。
电能计量脉经光电耦合器送CPU处理，运算后存储于存储器中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警状态信号。

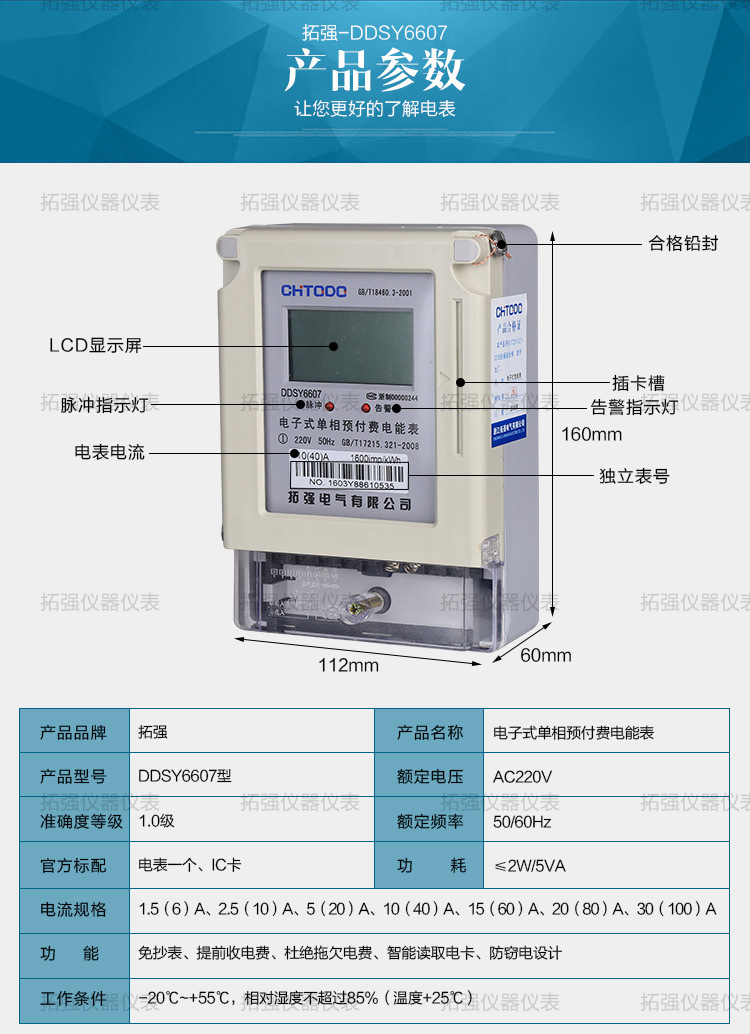

三、规格型号及技术参数：
1、规格型号
规格
型号
精度等级
电压规格
(V)
电流规格（A）
DDSY6607
1.0
220
5(20)、10(40)、20（80）
2、主要技术参数：
a、基本误差:
负载电流
功率因数
百分数误差限（％）
0.05Ib≤I<0.1Ib
±1.0
0.1Ib≤I≤Imax
±0.6
0.1Ib≤I<0.2Ib
0.5（滞后） 0.8（超前）
0.2Ib≤I≤Imax
b、气参数（参比条件）：
起动电流： 0.4 % Ib
功耗：电压线路<1.0W，3.0VA；
电流线路 < 1.0VA
潜动：具有逻辑防潜动电路
电压范围： 220V±10%
工作温度范围：-25℃~ +65℃
掉电数据存贮时间>20年
四、安装与使用
1、电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。
3、按图一、图二安装和接线，拧紧接线螺钉，并紧固端钮盒内连接板。
4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。
5、一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门(售电处)补购一张。
6、购电准备：购电前，用户须将IC卡插入卡座一次，便于将表内数据送回计算机数据库。
7、购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用
户编号、预购电量、报警电量、限容方式及限容功率等加密写入IC卡。
8、电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据读入表内，LCD表显示屏依次显示：剩余金额、购电金额、总购金额、总用电量、用户编号、常数，拔卡请妥善保存。
9、运行显示：电表运行过程中，轮流显示表内剩余金额、购电金额、总购金额、总用电量、用户编号、常数。
10、超容报警：电表运行过程中，如果“报警指示灯”快速闪烁显示，则警告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电60秒后，将拉闸3分钟；如用户插卡响应可立即恢复供电。
11、 囤积限量：如果购电量＋剩余电量>囤积限量（10000kWh)，则购电量不读入，显示器显示“Error=10”提示，卡内电量仍有效。
12、 预警提醒：当表内剩余电量小于“声光报警电量”时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电。
13、 断电警告：当表内剩余电量小于“拉闸报警电量”时，“报警指示灯”常亮，液晶上显示“拉闸”提示符，继电器拉闸，此时用户可以将购电卡插入电表一次，电表会合闸，“报警指示灯”继续常亮，此时用户应将快去供电部门购电，以免不能及时购电而无法用电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。
14、 购电提醒：当表内剩余电量小于“报警电量”时，“报警指示灯”将常亮提醒。
15、 故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。
五、运输与贮存
1、表在运输和拆封时不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装技术条件》规定运输储存。
2、 能表应保存在原包装内，环境温度为-25℃ ~ +55℃，相对湿度不超过85%，空气中无腐蚀性气体的环境中。电能表在货架上贮存时，整箱叠放高度不超过5箱，拆箱后单只包装的电能表叠放高度不超过10只。
六、质量保证
电表自出厂日期十八个月内，在用户遵守本说明书规定要求，铅封仍完整的条件下，倘发现电表不符合技术条件所规定的要求时，制造厂给予免费修理或更换。
附录A 电表显示内容
显示序号
液晶显示内容
上电显示内容
1
全屏显示
正常显示内容
剩余金额
XXXXXX.XX 元
2
上次购电金额
3
总购电金额
4
总用电量
XXXXXX.XX kWh
5
用户编号
NNNNNNNN
6
电表常数
NNNNNN
插购电卡显示内容
购电金额
P= XXXX.XX kWh
总电量
插设置卡显示内容
显示卡类型
C=05
插清零卡显示内容
显示清零成功
CE=00
清零卡次数为0
Error=12
插查电卡（参数查看卡）显示内容
用户号
电表号
声光报警金额
B1 XXXX.XX 元
拉闸报警金额
B2 XXXX.XX 元
赊欠限量
电价
XX.XX 元
7
8
累计用电量
9
剩余电量
10
累计购电金额
附录B错误代码说明
序号
错误代码说明
Error=01
读卡错误，两次读卡数据不相符
Error=02
读卡数据校验和错误
Error=03
开户后，不允许工厂卡或再次开户
Error=04
卡内用户编号与表内用户编号不符
Error=05
验证卡密码错误
Error=06
该开户卡已经在其它表上开过户
Error=07
该表已经开过户，不允许重新开户
Error=08
Error=09
购电次数不正确
Error=10
囤积电量大于10000不允许输入
11
Error=11
赊欠限量大于100不允许输入
12
系统清零卡次数为0
13
Error=13
超级清零卡次数为0
14
Error=14
预置电量大于200不允许输入
附录C 液晶效果图
